設備及配套設施安裝前的規格、型號、合格證、安裝說明書等。對設備基礎進行全面檢查，同時檢查設備基礎的混凝土強度等級、位置、尺寸及平整度，應符合設計要求。施工安裝前，設備及配套設施應根據設計圖紙和安裝說明進行定位、找正和固定，確保安裝精度符合要求。特別是軟接頭相關的產品說明，一定要根據廠家的建議和安裝說明執行。

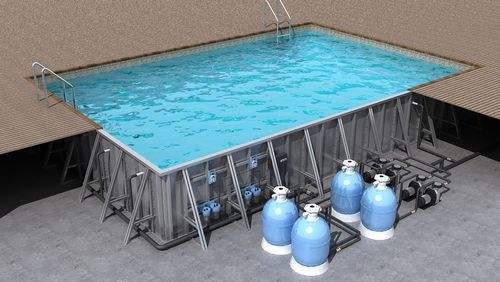

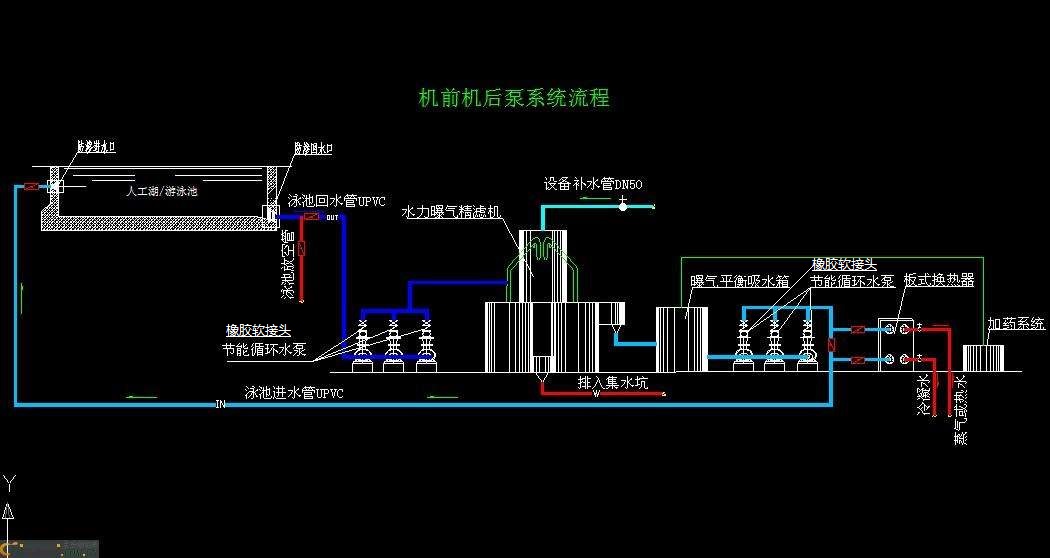

泳游館循環水處理系統流程圖
一、循環水泵機組的施工規定1、應符合現行國家標準《壓縮機、風機、泵安裝工程施工及驗收標準》GB50275和《建筑給排水及采暖工程施工質量驗收標準》GB50424
2.整體組裝的泵和帶連體集毛器的游泳池專用泵，在平衡試驗未發現異?，F(xiàn)象后，不得隨意拆卸。如有異常，應通知業主和供應商，并進行拆卸檢查和重新組裝。
循環水泵
3、水泵吸水口和出水口應安裝可曲撓橡膠軟接頭，應處于自然狀態，且進水口和出水口法蘭應垂直管道中心線。水泵抽吸管不得出現氣囊和漏氣現象。偏心直徑管應用于變徑管，管頂應連接扁平。水泵進水管及出水管須采用彈性吊架或彈性托架。管路上的壓力表須設定油壓緩沖器，并須在壓力表與油壓緩沖器中間安裝旋塞閥;
4、水泵進水口和出水口管道上的壓力表、閥門規格、型號應符合設計要求，位置正確、動作靈活、嚴密不漏水;吸水管坡向水池的坡度不應小于0.005。在與泵連接的管道上的閥門附加支撐或支撐，而其重量不得壓在泵接口上，以確保泵的安全。水泵機組隔振應安裝在混泥土基座或型鋼基座上。
二、過濾器的施工要求
1、安裝前應對設備外觀和內部配件進行檢查，確保配件齊全，規格符合設計文件要求，配件相互固定牢固；

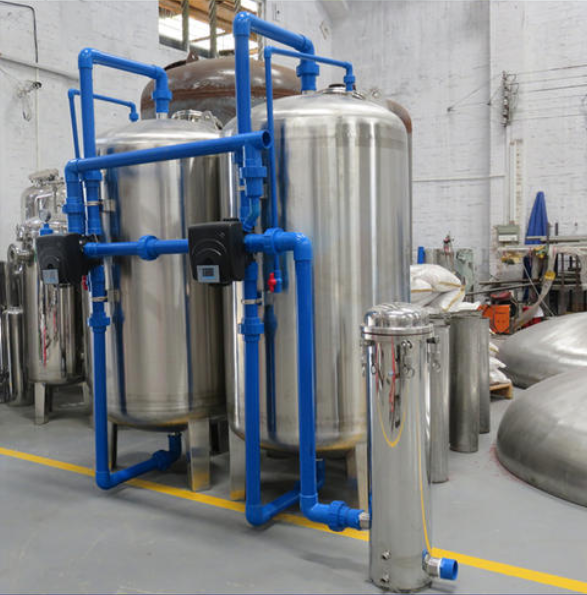

不銹鋼石英砂過濾裝置
2、設備基座混泥土強度等級、尺寸、標高、位置符合設計要求，且表面平整；
玻璃纖維石英砂過濾設備
3、過濾器和臭氧一水接觸反應罐等靜置設備的安裝坐標、標高和垂直度的安裝質量以拉線或尺量的方法進行檢查，其坐標允許偏差為15mm、標高允許偏差為±5mm、垂直度允許偏差為±2mm/m；
手動型A-1硅藻土可逆式板框型過濾器
4、過濾器等設備上的閥門、儀表和反沖洗排水管上的觀察窗或水流短管等位置應便于操作、觀察；
全自動型A-1硅藻土可逆式板框型過濾器
5、設備功能控制部件、附件與設備本體組裝安裝時應嚴密不滲漏。壓力表表盤直徑應為150mm。表盤上的壓力極限值為1.0MPa，刻度分值為0.01MPa。
三、水加熱設備的安裝規定
1、加熱設備與非金屬連接時，設備接管口與非金屬管道之間應增設長度不小于500mm的金屬過度管段；
2、被加熱水的進水口、出水口均應安裝壓力表、溫度計和放氣閥，儀表的量程應不小于設計壓力的1.5倍；
3、熱媒管道上的溫度控制閥及其他閥門的位置應便于觀察和維修，并應有牢固的支撐設施。
空氣源熱泵

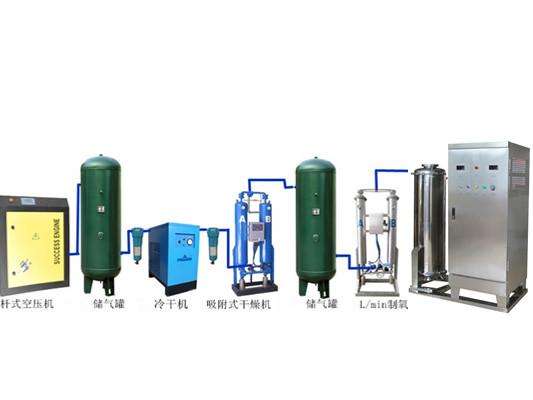

四、臭氧發生器的安裝要求
1、安裝前應熟悉設備安裝說明書和注意事項，并檢查設備是否齊全和完好無損；
2、檢查設備基礎強度、位置、尺寸、標高及平整度是否符合設計要求；
3、輸送臭氧氣體用管道和臭氧注射器、橡膠接頭、加壓泵等材質和規格應符合設計或招標文件要求，其相互連接應嚴密可靠，同意耐溫，不得出現泄漏，并應有不同的標記；
4、電氣線路的材質及連接應符合相關電氣工程的有關標準規范的規定。

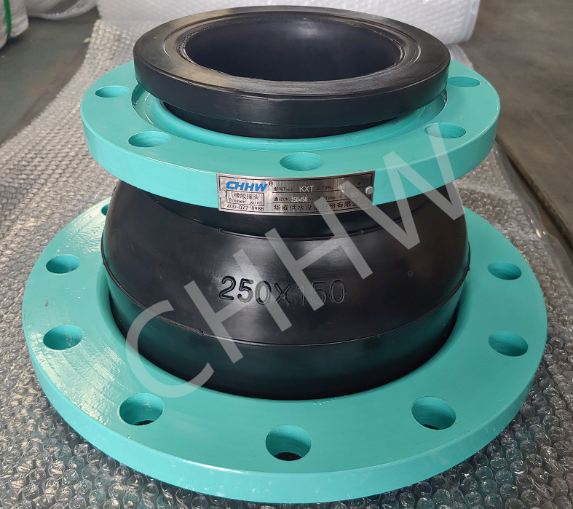

上圖為，北京某游泳館常備型號
可曲撓綜合型異徑橡膠軟接頭（可同時兼容弱酸、弱堿、冷溫水、耐高溫、抗老化）
