撓性雙球體橡膠接頭性能特點——華威文庫

發布時間：2020-09-10 09:01:06

一、簡介:

撓性雙球橡膠接頭又稱作橡膠軟連接、橡膠彈性接頭、管道減震器、避震喉、軟接頭、減振器等。它是一種高彈性、高氣密性、耐介質性和耐候性的管接頭。解決了各種管線的經口偏移、軸向伸縮及不同的心理程度，一般常用于民用建筑給排水工程、消防管線泵室機組承接、污水處理管線連接、高壓氣液化工媒體輸送、石油、船舶等。它是當今世界上較常用的管件橡膠接頭。具有降低管道噪音、密封性好、重量輕、安裝維修方便、使用壽命長等優點。

雙球橡膠柔性管采用優質高強度極性橡膠，按合理配方硫化成雙球形結構，在球體兩端配置碳鋼法蘭，法蘭表面為注塑成型或鍍鋅處理。產品結構合理，吸振能力更強，減振降噪效果明顯，能承受較高的工作壓力，對壓縮、伸長、扭轉能發揮更好的位移補償作用。同時具有耐熱、耐油、耐腐、耐酸、耐老化等性。
雙球橡膠撓性管采用優質高強度極性橡膠，按合理配方硫化成雙球形結構，在球體兩端配置碳鋼法蘭，法蘭表面為注塑成型或鍍鋅處理。產品結構合理，吸振能力更強，減振降噪效果明顯，能承受較高的工作壓力，對壓縮、伸長、扭轉能發揮更好的位移補償作用。同時具有耐熱、耐油、耐腐、耐酸、耐老化等性能。


撓性雙球體橡膠接頭

二、性能特點：

1.可曲撓雙球橡膠接頭體積小、重量輕、彈性好、安裝維修方便。

2.可撓雙球橡膠接頭安裝時可產生橫向、軸向、角方向的位移，不受配管不通、凸緣不平行的限制。

3.可撓雙球橡膠接頭工作時能降低結構傳遞噪音，吸振能力強。

三、使用范圍：

產品廣泛應用于各種工程系統，如給排水管道、冷凍管道、化學防腐管道等。用于保護和控制管道工程的隔振降噪和位移補償。

四、產品規格參數：

公稱通徑DN Nominal Diameter		長度 LengthLmm	螺栓中心 The center of the of the spiral(mm)	孔徑-數量 Aperture Number	軸向位移 Axial displacement mm		橫向位移 Haorizontal isplacement mm	偏轉角度 Angular deflection(a1+a2)°
mm	英寸inch	長度 LengthLmm	螺栓中心 The center of the of the spiral(mm)	孔徑-數量 Aperture Number	伸長Extension	壓縮Compression	橫向位移 Haorizontal isplacement mm	偏轉角度 Angular deflection(a1+a2)°
40	1.5	165	110	18-4	30	50	45	35°
50	2	165	125	18-4	30	50	45	35°
65	2.5	175	145	18-4	30	50	45	35°
80	3	175	160	18-8	35	50	45	35°
100	4	225	180	18-8	35	50	40	35
125	5	225	210	18-8	35	50	40	35°
150	6	225	240	22-8	35	50	40	35°
200	8	325	295	22-8	35	50	40	35°
250	10	325	350	22-12	35	60	35	30°
300	12	325	400	22-12	35	60	35	30°
350	14	350	460	22-16	35	60	35	30°
400	16	350	515	26-16	35	60	35	30°
450	18	350	565	26-20	35	60	35	30°
600	24	400	725	30-20	35	60	35	30°
700	28	400	840	30-24	35	60	35	30°
800	32	400	950	30-34	35	60	35	30°
注： 1、特殊要求可按用戶圖紙制作，法蘭標準采用GB/T9115.1-2000，可選配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 ISO等）法蘭標準生產。 2、懸空給水使用DN200以上產品，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 3、用戶使用橡膠接頭，對應法蘭應是閥門法蘭或符合GB/T9115.1-2000法蘭。 Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is GB/T9115.1-2000, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, ISO flanges are also available upon request. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges or GB/T9115.1(RF) flanges.

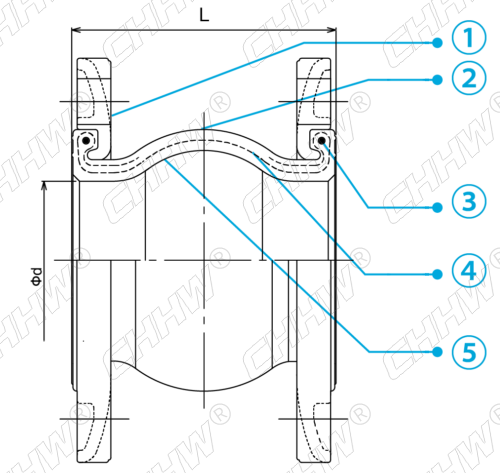

五、產品技術材質：

序號 No.	部位 Part	材料 Material
1	法蘭 Flange	鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)
2	外襯材質Inner Rubber	天然橡膠（NR）、丁腈橡膠（NBR）、丁基橡膠（IIR）、氯丁橡膠（CR）、氟橡膠（FKM）、三元乙丙橡膠（EPDM）、聚四氟乙烯（PTFE）
3	加強環 Reinforcing Ring	多股鍍銅鋼絲 Multi-strand coppering steel wire
4	主體骨架 Body Carcass	尼龍簾布 Nylon cord fabric
5	內部材質 Outer Rubber	天然橡膠(NR)、丁腈橡膠(NBR)、氯丁橡膠(CR)、丁基橡膠(IIR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM)

六、相關產品：


KXT型DN500單球體可曲撓橡膠接頭	KST-可曲撓雙球體橡膠接頭	DN50~600-JDX可曲撓同心異徑橡膠接頭

JGD型-卡箍式橡膠接頭	DN32~DN800可曲撓大翻邊橡膠接頭	KXT型DN40~600可曲撓襯四氟橡膠軟接頭

七、技術條件：

項目Item \|規格型號Medol	KXT-Ⅰ	KXT-Ⅱ	KXT-Ⅲ	A、如介質油，酸堿，冷媒，不凍液物質 B、工作溫度有特殊要求 C、支持來樣來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作壓力MpaWoring pressure	1.0(10)	1.6(16)	2.5(25)
爆破壓力Mpa Burst Pressure	2.0(20)	3.0(30)	4.5(45)
真空度 Kpa Vacuum	53.3(400)	86.7(650)	100(750)
適用溫度℃Applicable Temperature	-20℃~+115℃（特殊可達-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions)
適用介質Applicable Medium
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type 請告知通過的材料介質Please let us know the material need to medium when the custom

八、適用管路：


給水行業	火電工程	水泥廠	造紙廠

化工行業	消防	水力發電	食品行業

污水處理	醫藥管路	天然氣管道	石油

九、服務承諾：

華威本著“高質量，優服務，尋發展”的精神理念和負責、公正的原則向客戶承諾:
一、產品配發檢驗合格證書及說明書，以確保用戶能正確安裝使用我公司產品。
二、本頁面產品均按有關國家標準生產和檢驗。嚴格履行、兌現產品三包，嚴格執行國家工業產品售后服務有關規定，對出廠產品自發貨日起，3年質保，若買方能夠證實產品是符合本公司建議的方法正確安裝與使用；能夠證實產品本身確有設計、材料或加工缺陷，并向本公司提出書面申請，本公司將負現缺陷產品免費召回維修，更換或按訂貨價全額退款。
三、如果用戶對我公司產品提出質量異議，公司保證在接到用戶提出異議后48小時內作出處理意見。若需現場解決的，即刻派出CHHW技術技術服務人員，并做到質量問題不解決服務人員不撤離。對每件用戶反饋的產品質量問題及處理結果我公司將予以存檔。
四、在任何情形下，我公司均不承擔因缺陷產品維修，更換而導致的勞務、材料、設備、工程或其他相關的連帶費用。我公司此項產品售后服務承諾可以代替其他明示或暗示形式產品質量擔保，并且可視為買方的賠償和賣方的責任。

綜合華威供水設備有限公司提供，本公司將加強對市場明確制定目標市場發展規劃的技術營銷和技術服務，加快客戶和橡膠接頭市場調研的開展，企業自身控制內部成本，控制質量，控制生產效率，強化優勢產品生產能力，擴大優質橡膠接頭產量，提高戰略客戶、核心客戶的市場占有率加強老客戶在橡膠接頭使用過程中的訪問，同時發展了高質量的新客戶。

華威供水設備股份有限公司是雙球體橡膠接頭產品的源頭供應商，生產橡膠接頭已有二十余年，產品質量符合國家標準，并且我公司已經國內多家一線鋼鐵企業進行合作，產品質量值得信賴，咨詢熱線：0371-64012777
