DN、De、D、d、Φ標識/標注各是什么意思?

　　管道設備或材料在安裝時會有產品規格或者參數標注，遇到這些標注很多客戶都懵了，網上的資料也很籠統，客戶很難理解透徹，今天華威文庫小編就來給大家講解一下這些管道標注的各代表什么!

　　首先DN是指管道的公稱直徑，聚乙烯(PVC)管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑。注意：這既不是外徑也不是內徑，是外徑與內徑的平均值，稱平均內徑。 水、煤氣輸送鋼管(鍍鋅鋼管或非鍍鋅鋼管)、鑄鐵管、鋼塑復合管和聚氯乙烯(PVC)管等管材，應標注公稱直徑”DN”(如DN15、DN50)。 d--混凝土管公稱直徑，鋼筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以?xún)?nèi)徑d表示(如d230、d380等)。

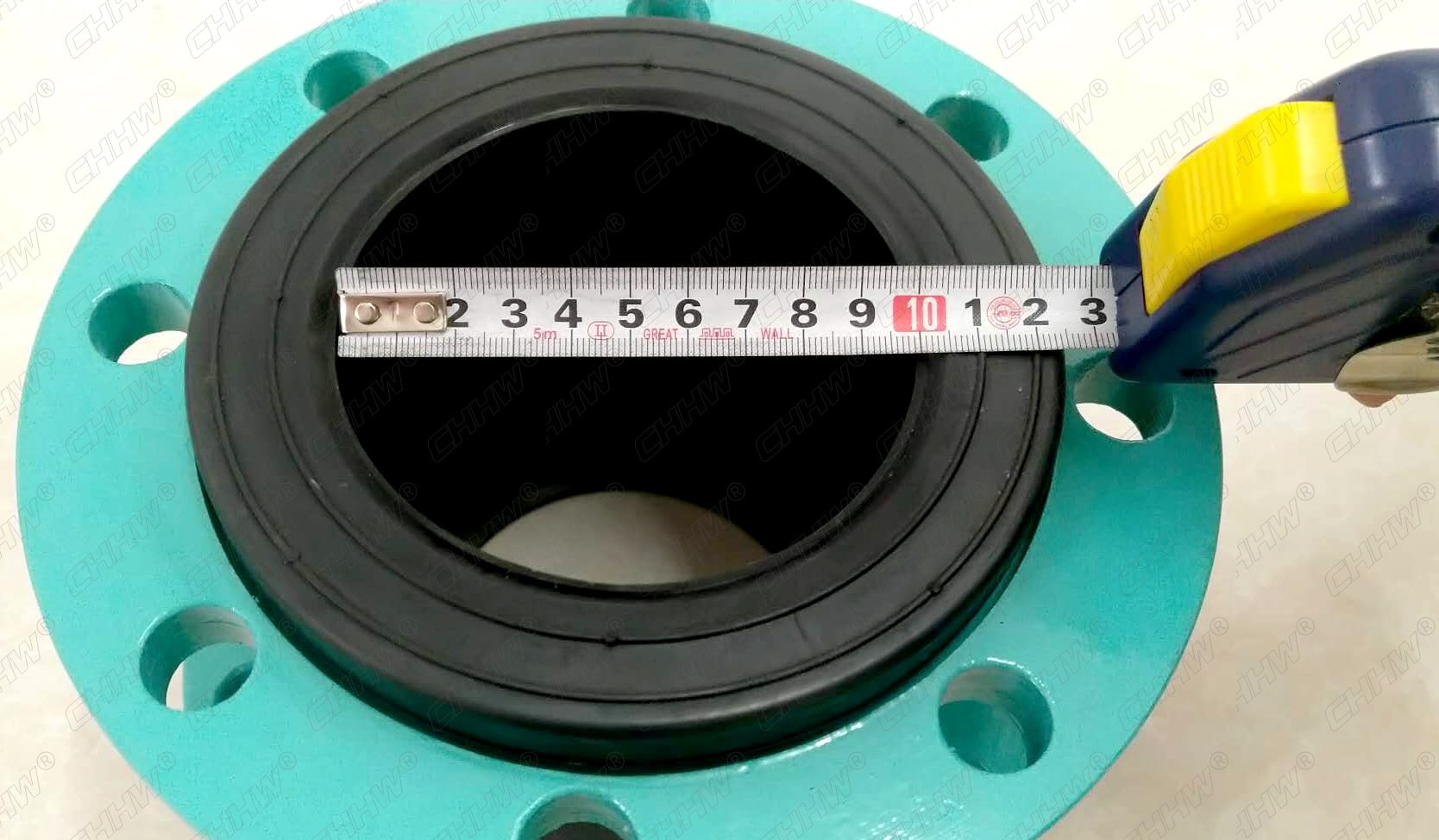

比如橡膠軟接頭一般在銷售時以DN25,DN50,DN65,DN80,DN100........代表橡膠球體對接的管道口徑。

　　De主要是指管道外徑，PPR、PE管、聚丙烯管外徑 ,一般采用De標注的，均需要標注成外徑X壁厚的形式，例如De25×3。

　　D一般指管道內徑。

　　Φ表示普通圓的直徑;也可表示管材的外徑，但此時應在其后乘以壁厚。如：Φ25×3，表示外徑25mm，壁厚為3mm的管材。對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如Φ108×4，Φ可省略。中國、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示方法為管外徑×壁厚。

　　管徑的表達方式
　　1、水、煤氣輸送鋼管(鍍鋅或非鍍鋅)、鑄鐵管和塑料管等管材，應標注公稱直徑“DN”(如DN15、DN50);
　　2、無縫鋼管、焊接鋼管(直縫或螺旋縫)、銅管、304/316不銹鋼管等管材，管徑宜以外徑×壁厚表示（如De108×4、De159×4.5 等）； 對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如Φ108×4，Φ可省略；
　　3、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以?xún)?nèi)徑d表示（如d230、d380 等）；
　　4、塑料管材，管徑宜按產品標準的方法表示；

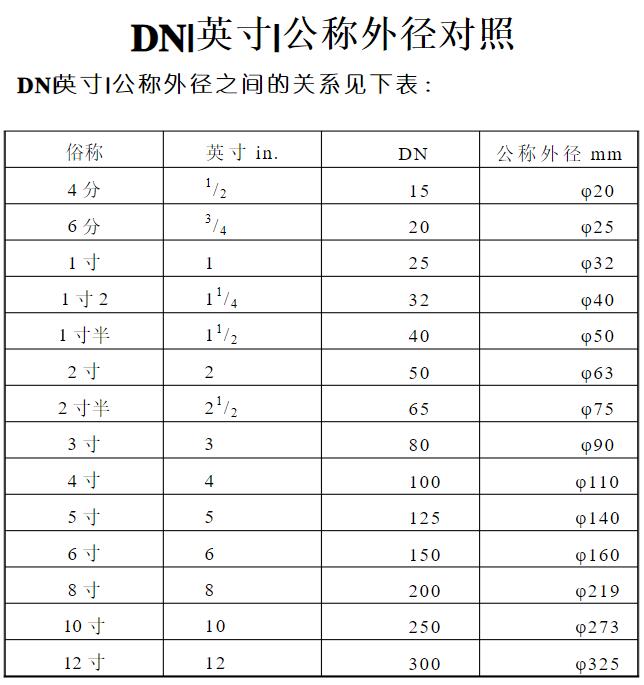

　　5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表（參考下圖）。

以上就是DN、De、D、d、Φ標識/標注解析的全部?jī)?nèi)容，如果想獲取更多供水設備知識或幫助，可聯系在線客服或撥打本公司服務熱線：0371-64012777  ————華威期待您的來電！
