　　1適用范圍

本標準規定了可曲撓橡膠接頭的定義、分類與命名、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存要求。

本標準適用于減弱管道振動傳遞和補償位移的可曲撓橡膠接頭。

2規范性引用文件

本標準內容引用了下列文件中的條款。凡是不注日期的引用文件，其有效版本適用于本標準。

GB/T 528硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定

GB/T 532硫化橡膠或熱塑性橡膠與織物粘合強度的測定

GB/T 1682硫化橡膠低溫脆性的測定單試樣法

GB/T 1690-1992硫化橡膠耐液體試驗方法

GB/T 3289.37可鍛鑄鐵管路連接件型式尺寸平形活接頭

GB/T 3512硫化橡膠或熱塑性橡膠熱空氣加速老化和耐熱試驗

GB/T 5563-1994橡膠、塑料軟管及軟管組合件液壓試驗方法

GB/T 5567-1994橡膠、塑料軟管及軟管組合件真空性能的測定

GB 5749生活飲用水衛生標準

GB/T 5750生活飲用水標準檢驗法

GB/T 9119平面板式平焊鋼制管法蘭

CJ/T 208可曲撓橡膠接頭

HG/T 2289可曲撓橡膠接頭

3術語和定義

下列術語和定義適用于本標準。

3.1可曲撓橡膠接頭

指由織物增強的橡膠件與平形活接頭或金屬法蘭組成，用于管道隔振降噪、補償位移。

3.2軸向位移

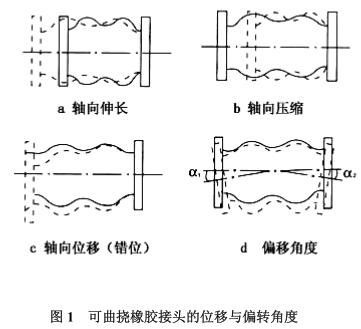

指可曲撓橡膠接頭在中軸線上的伸長量（見圖1-a）或壓縮量（見圖1-b）。

3.3橫向位移

指可曲撓橡膠接頭在與中軸線相垂直的兩個端面中心的相對位移（見圖1-c）。

3.4偏轉角度

指可曲撓橡膠接頭兩個端面的中心線與原中軸線形成的夾角之和（見圖1-d），即為α1+α2。



　　

4分類、命名與結構

4.1分類

產品可分為同心同徑、同心異徑、偏心異徑可曲撓橡膠接頭三大類，并可按結構形式、連接形式和工作壓力進一步分為：

a)按結構形式分為：單球體、雙球體、彎球體；

b)按連接形式分為：法蘭連接、螺紋連接；

c)接工作壓力分為：0.6MPa、1.0MPa、1.6MPa、2.5MPa等。

4.2命名

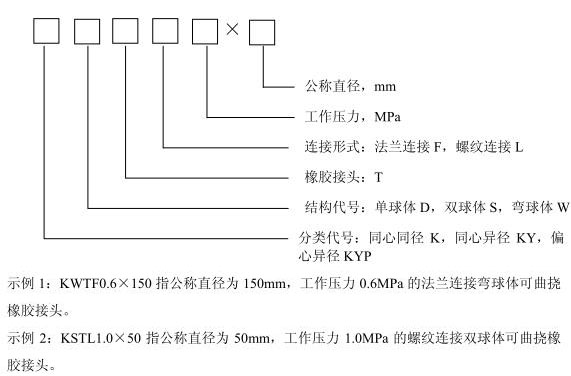

可曲撓橡膠接頭命名和型號由可曲撓橡膠接頭的分類、結構形式、連接形式、通用名稱、工作壓力、公稱直徑組成。用漢語拼音字母和阿拉伯?dāng)?shù)字表示。

　　



4.3結構

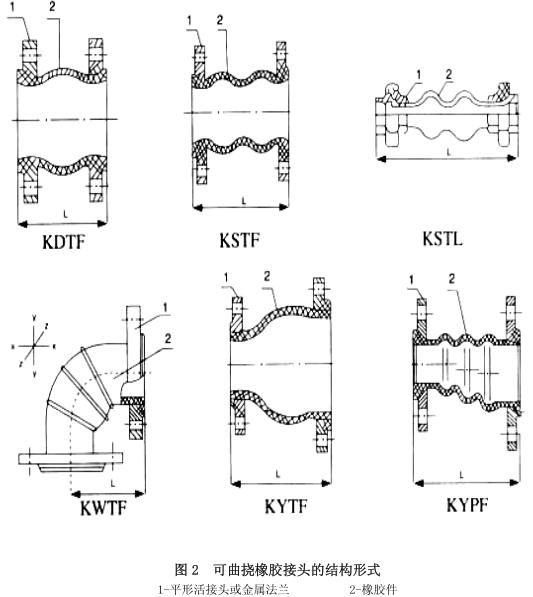

可曲撓橡膠接頭一般由內膠層、織物增強層、鋼絲圈、外膠層經硫化成橡膠件后與平形活頭或金屬法蘭組成，結構形式見圖2。



5技術要求

5.1.可曲撓橡膠接頭應符合本標準規定，并按經規定程序批準的圖紙和技術文件制造。

5.2橡膠件兩端內部鋼絲圈應圓整，無明顯變形。

5.3可曲撓橡膠接頭所用膠料的物理機械性能應符合CJ/T 208、HG/T 2289的規定，見附錄B。

5.4橡膠件外觀要求應符合CJ/T 208的規定。

5.5平形活接頭應符合GB/T 3289.37的要求，金屬法蘭應符合GB/T 9119的要求。

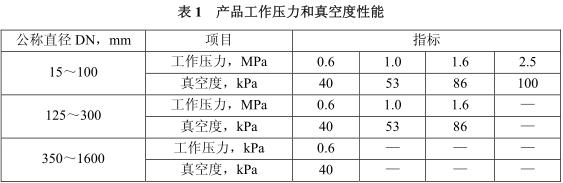

5.6可曲撓橡膠接頭的工作壓力和真空度應符合CJ/T 208的規定（見表1）；試驗壓力和爆破壓力分別應不小于工作壓力的1.5倍和3倍。



5.7位移性能

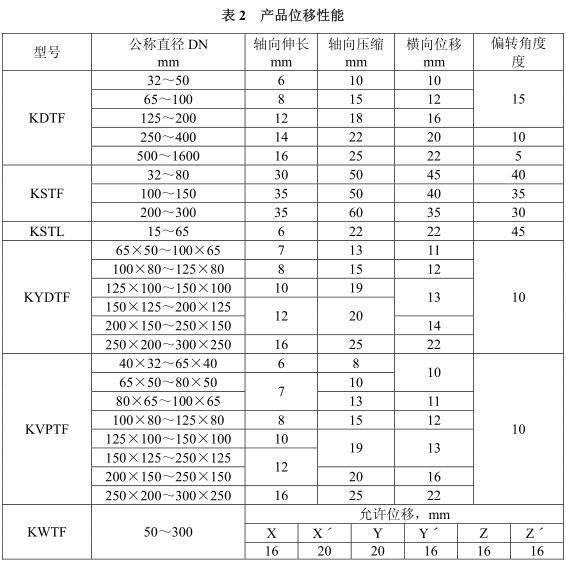

在表1規定的工作壓力下，可曲撓橡膠接頭的允許位移應符合表2的規定。

5.8可曲撓橡膠接頭用于生活飲用水系統時，通過產品后的水質仍應符合GB 5749的規定。

6試驗方法

6.1外觀質量采用目測檢驗，結構尺寸用游標卡尺或卷尺檢驗。

6.2橡膠件內部的鋼絲圈用X射線透視檢驗。

6.3膠料物理機械性能試驗

6.3.1膠料拉伸強度、扯斷伸長率、扯斷永久變形的試驗按GB/T 528進行。

6.3.2膠料脆性溫度試驗按GB/T 1682進行。

6.3.3硫化橡膠與織物的粘著強度試驗按GB/T 532進行。

6.3.4膠料熱空氣老化試驗按GB/T 3512進行。

6.3.5膠料耐酸或耐堿性試驗按GB/T 1690-1992中第10章的規定進行，試驗液體為10%H2SO4或10%NaOH溶液。

6.4壓力和真空度試驗

6.4.1產品的試驗壓力和爆破壓力試驗參照GB/T 5563-1994中6.3規定進行。

6.4.2產品的真空度試驗參照GB/T 5567-1994中第2～5章規定進行。

6.5產品的位移性能試驗按附錄A進行。

6.6通過產品的水質檢驗按GB/T 5750進行。



7檢驗規則

7.1產品必須經制造廠質檢部門檢驗，并出具產品合格證后方可出廠。

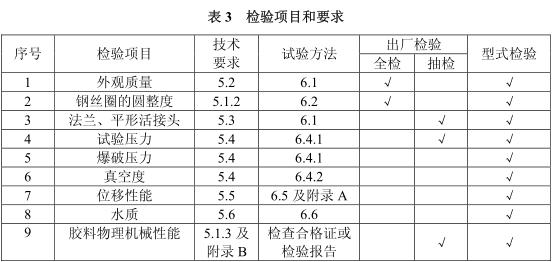

7.2產品檢驗分為出廠檢驗和型式檢驗。檢驗項目和要求見表3。







　　7.3當有下列情況之一時，應進行型式檢驗：

a)產品結構、材料、工藝有較大改變，可能影響產品性能；

b)新產品的試制定型；

c)停產兩年以上重新生產；

d)正常生產過程中每兩年進行一次型式檢驗；

e)出廠檢驗結果與上次型式檢驗有較大差異；

f)國家質量監督機構提出型式檢驗的要求。

7.4判定規則

每次任選一種規格為代表，任取2件試樣進行規定項目的檢驗，如有一項不合格時，應在同規格產品中另抽取雙倍試樣對不合格項目進行復檢，仍有一件不合格時，則該批產品判定為不合格。

8標志、包裝、運輸和貯存

8.1標志

產品應具有下列標志：制造廠名、產品名稱、規格、型號、出廠日期等。

8.2包裝

公稱通徑小于等于300mm的產品用紙盒包裝，公稱通徑大于300mm的產品用木箱包裝。包裝盒（箱）內應附有產品合格證，合格證應有檢驗印章。

8.3運輸和貯存

8.3.1產品在運輸、貯存過程中應防止日光直射、銳器劃傷、雨雪浸淋，避免與酸、堿、油類或有機溶劑接觸。

8.3.2產品應貯存在干燥、通風良好的庫房內，貯存環境溫度為-15℃～40℃。
