橡膠軟連接采樣，制定生產/采購合同及收貨安裝的注意事項

 橡膠軟連接采樣

 1.選擇適合自己的橡膠接頭很重要，特別是特殊領域使用，如果對橡膠接頭的基礎沒有一定了解，采購使用后就會出現問題。所以在橡膠軟連接采樣上必須認真篩選。

 2.采樣其實也很簡單，先根據自己的需求制作需求圖集，比如根據橡膠接頭的安裝環境，標準、規格及介質需求、運行要求等。這里如果是小白的話建議直接咨詢廠商來處理，很多廠家都跟有CHHW一樣有相應的技術指導或安裝人員，通過電話溝通或?qū)嵉乜疾焱瓿刹蓸有枨蠹壪鹉z接頭圖集制作。

 3.根據采樣情況制定相應的采購/生產合同（一定標注清楚，標準，規格，用途，介質，和采樣結果給出的橡膠材質）

 4.樣品檢測，這里材質檢測可能用到第三方檢測機構，供貨方能直接提供檢測證明較好。

 1>外部檢查，通過卷尺、卡尺、厚度檢測儀等設備對橡膠接頭法蘭進行規格尺寸檢查，法蘭面切割和鑿子；（確認是否與合同內容一致）

 2>球體檢查，通過肉眼和手觸摸檢查，觀察球內是否有冒泡、脫皮、露線，球體表面是否光滑。

 3>原材料材質檢測，通過切割樣品或廠家提供的檢測結果進行確認（并保留樣品以對照后期合同商品）

 5>安裝測試樣品測試周期不低于14天，運行期間檢測橡膠接頭的各項參數是否屬實，根據商品運行狀況估算生命周期，需使用特殊測量工具。

 制定生產/采購合同及

 6.生產/采購合同簽訂（根據約定時間不定期聯系廠家追蹤生產動態）

 收貨注意事項

 7.收貨檢驗（可根據條件檢查或者抽樣檢查商品）

 8.保存須知。

 1>在運輸和存放過程中要注意保護好橡膠接頭。如有損壞，請勿使用。

 2>橡膠接頭需長期儲存時，應存放于陰涼的地方，避免出現陽光照射。

 3>勿長期擱置橡膠接頭于40度以上的高溫及過于潮濕的地方。

 4>橡膠接頭需遠離火源和高溫。

 5>勿壓橡膠接頭。

 安裝的注意事項

 安裝拆卸（在安裝前購買以下設備：校準扭矩扳手、卷尺、彈性體法蘭的潤滑劑、適當?shù)陌踩O(shè)備、其他工廠指定設備）

（1）需自行組裝橡膠接頭安裝：

 利用杠桿原理的方法對可曲撓橡膠軟連接進行組裝，具體步驟可咨詢廠商說明視頻（推薦直接選配成套法蘭，成套的故障率相比組裝故障率要低很多）

 注:由于可曲撓橡膠軟連接的組裝不當，會導致組裝后的可曲撓橡膠軟連接出現不良現象。

（2）成套橡膠接頭安裝：

 1>橡膠軟接頭在管道進行施工安裝的時候，必須讓其處于自然狀態，不要人為的在安裝時使橡膠接頭產生人為變形。這樣可以避免出現導致橡膠接頭的早期損壞和使用效果的減弱?？汕鷵?a href=http://www.54703.cn/xjjt/ target=_blank class=infotextkey>橡膠接頭在安裝時嚴禁超位移極限

 2>如果您將該產品設計安裝于水泵的出口近端或管道的轉角部位是，以及高壓力、高層建筑中懸空使用該橡膠接頭時，管道必須有固定支撐或固定托架，固定支撐和固定托架的受力必須大于軸向力，否則橡膠接頭應安裝防拉脫限位裝置。

 3>橡膠軟接頭在安裝時，須使球體兩端增強圈（突出部分內剛絲繩）全部卡入法蘭槽內，防止管道承壓時球體與法蘭拉脫。上螺栓時，先將對稱的螺栓（六條或四條）擰緊，保證球體于法蘭的全部到位。

 4>橡膠軟接頭在與管道法蘭連接時，螺栓絲桿應伸向管道法蘭一端，以防止螺紋將受壓膨脹時橡膠接頭的拱起部分?jǐn)D傷或扎傷，每一端的螺栓必須對稱地加壓擰緊，使所有螺栓松緊一致，使用條件惡劣的場所，除增加平墊外，還應增加彈簧墊圈，以防螺母松動。

 5>當橡膠軟接頭在水泵出口近距離或開停頻繁條件下使用時，為減少橡膠接頭長度的拉伸和壓縮過大而給泵和管道帶來的影響，應在法蘭兩端增加限位裝置。

 6>安裝橡膠軟接頭時，為便于安裝和降低勞動強度，應在法蘭一端制作一節適量長度的短管，待橡膠接頭與短管和另一端管道連接好以后，再把短管與對口端長管焊接。

 7>為便于因短管焊接變形而導致的徑向偏差，應在焊接前用圓鋼或其他相應強度的金屬物把兩端管道法蘭臨時焊接，使橡膠接頭與法蘭連接處形成剛性體，待短管焊接完成后，再把焊接物去掉，以使橡膠接頭在安裝完畢后處于自然狀態。

 8>安裝圖解可參考CHHW產品詳情頁或下方用戶手冊。

 用戶手冊

 1使用須知:1)使用之前先確認橡膠接頭是否有損傷，如發現密封圈或內側橡膠有損傷的話，請勿使用。

 2)使用前先確認現場的較大工作壓力和溫度是否在產品的使用工作條件范圍內。

 3)操作不當會致使橡膠接頭損壞，比如完全切斷開關后的操作等。在操作時，請務必檢查閥門的開閉位置。4)請勿使用類似讓流體急速注入閥門的操作方法。

 5)本橡膠接頭要求的水速為不大于3米/秒。

 6)請注意不要接觸以下物質:油脂、有機溶劑(稀釋劑、甲苯等)、強酸、強堿等。萬一有接觸，應馬上沖洗干凈。

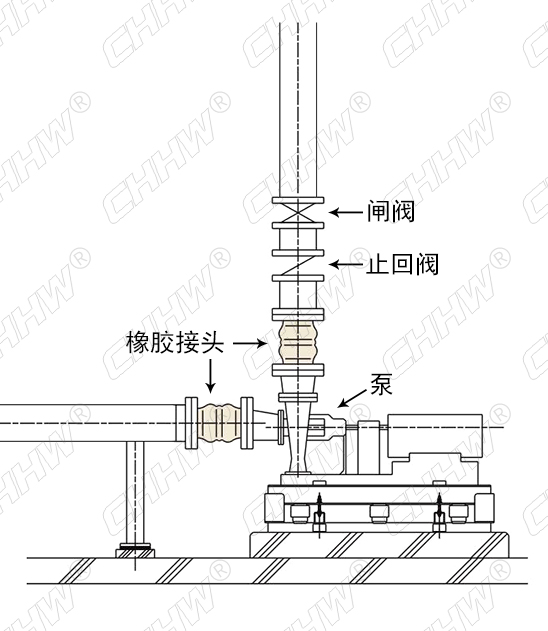

 2安裝須知:1)請參照下邊的安裝圖例，將橡膠接頭安裝到水泵系統時，如果止回閥位于橡膠接頭之下安裝，那么泵啟動和停止時形成的水壓和水錘效應都將對橡膠接頭產生不良影響。

 4)連接橡膠接頭與管道時，請注意正確的尺寸及中心位置，勿施加任何不必要的外力，如壓力、張力、扭轉力等。

 5)安裝完成后，如在產品附近，進行焊接或焊割的話，請用板材或布料蓋住橡膠接頭以免濺到火花。如有焊接或焊割引起的傳熱危險，請采取把橡膠接頭從管道上坼下來等應對措施。（如下圖）

 2)請在產品的伸縮、偏角、偏移的允許值范圍內進行安裝。（如下圖）

 3)安裝時，請考慮到橡膠接頭移位時所需的空間，勿讓橡膠接頭觸碰到周圍的裝置和機器等(尤其是鋒利的尖角)6)與戶外管道安裝時，為防止老化，可以給橡膠接頭套上保護套。（如下圖）

 3連接須知:

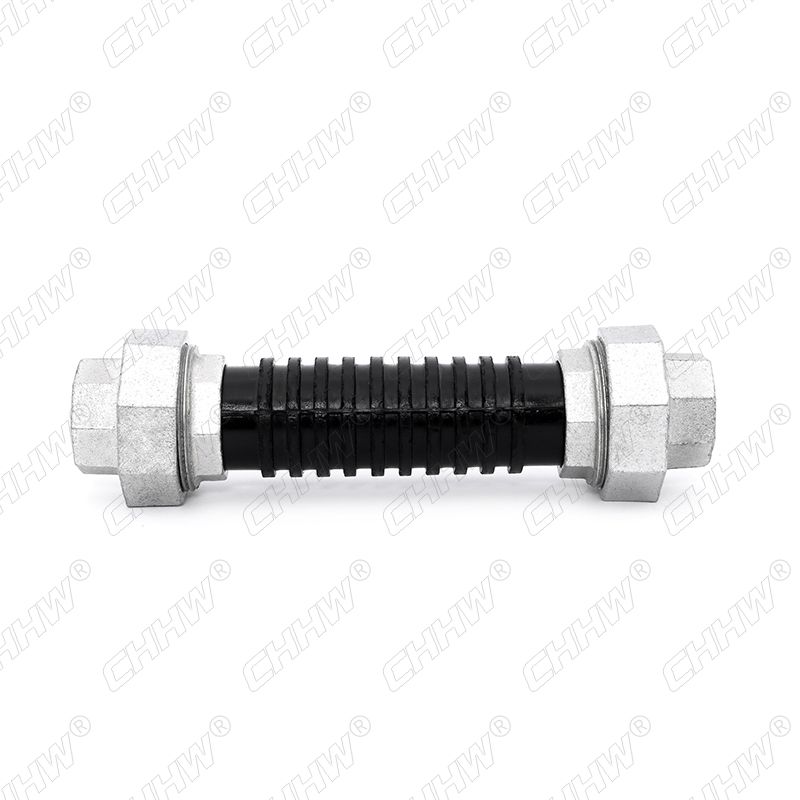

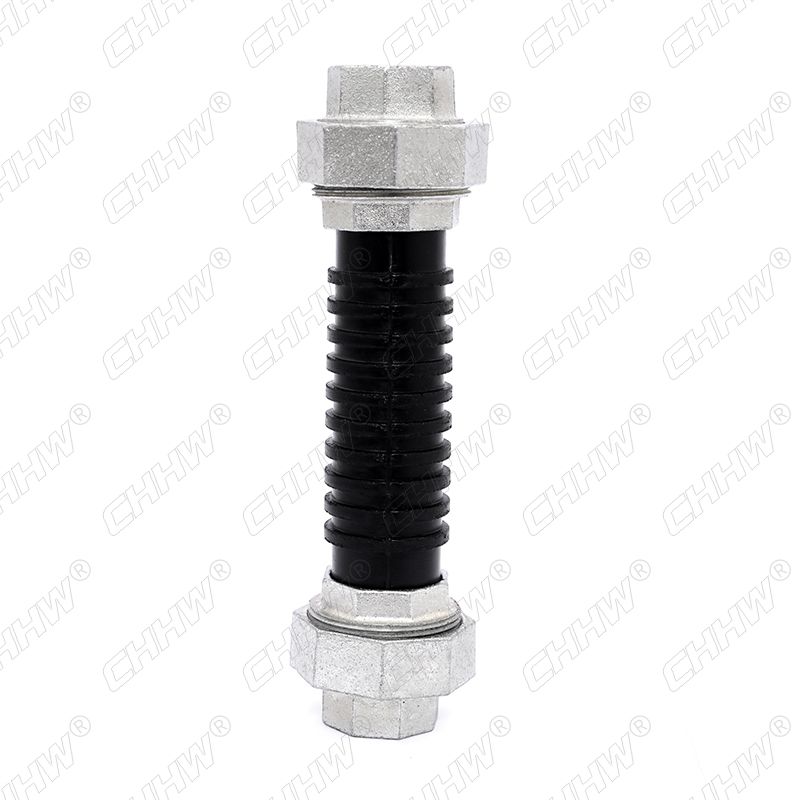

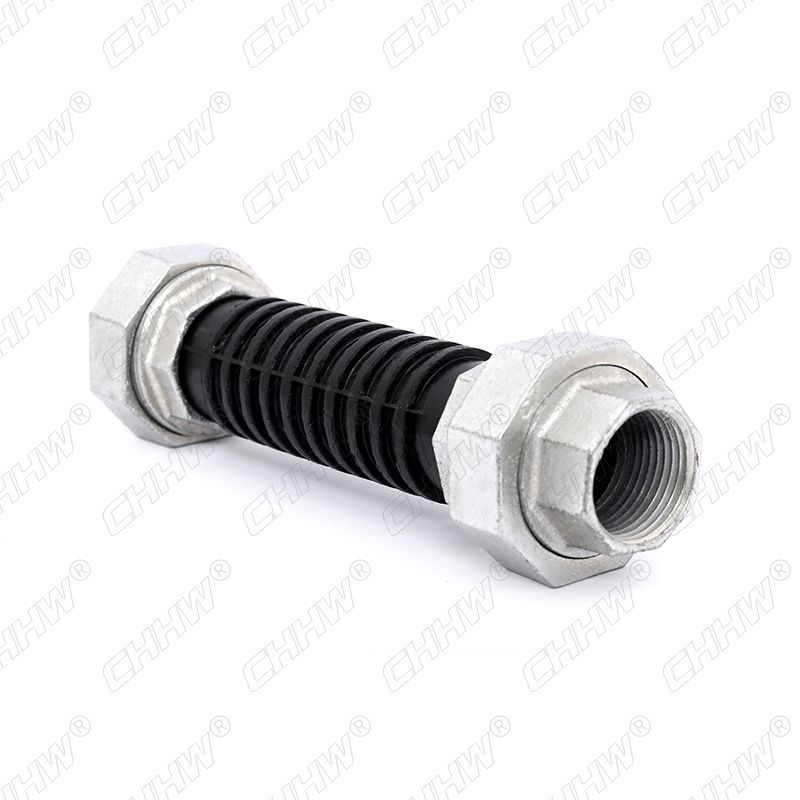

 螺紋絲扣橡膠接頭安裝：

 <1>螺紋絲扣橡膠接頭在安裝的時候需要注意，請先把需要連接的兩端的管件放在水平面上放平。

 <2>安裝的時候需要先把絲扣結構擰在起重一段管件中，然后在擰另外一段的管件，始終保持在水平面上，防止在安裝的過程中受力不均勻而導致撕裂橡膠接頭。

 <3>用手或者扳手將絲扣擰緊要把絲扣橡膠接頭盒兩端管件固定在不容易拉伸或者扭曲的物體上。

 法蘭連接橡膠接頭的安裝：

 <1>法蘭與橡膠接頭連接首先檢查反向法蘭是否有凸起，毛刺等情況，問題不大的話可以適用銼刀或紗布磨平毛刺，必要時可追加并用密封墊。

<2>法蘭連接橡膠接頭在安裝前先把需要連接的兩端管件在水平面上放平，（CHHW-華威工程師提示：盡量使用橡膠接頭配套的法蘭件，如更換或搭配其他品牌法蘭片請參照右圖1.正確指示圖標準，以免導致不必要的損失）。

 <3>把固定牢固的一端管件放平,接著讓橡膠接頭上的法蘭轉動使法蘭孔四周對齊,插進螺絲,擰上螺母。

 <4>將另一端管件法蘭與橡膠接頭上的法蘭水平對齊,旋轉橡膠接頭上的法蘭,使法蘭口四周相對,插進螺絲(CHHW-華威售后專員溫馨提醒：右圖2.為錯誤視圖，請按照正確方向安裝螺栓，以免導致球體運行時偏向、離心、偏移、拉伸導致橡膠接頭與螺栓接觸導致橡膠接頭爆裂),擰上螺母,水平方向使三者緊密連接,防止密封不嚴。

 卡箍連接橡膠接頭的安裝：

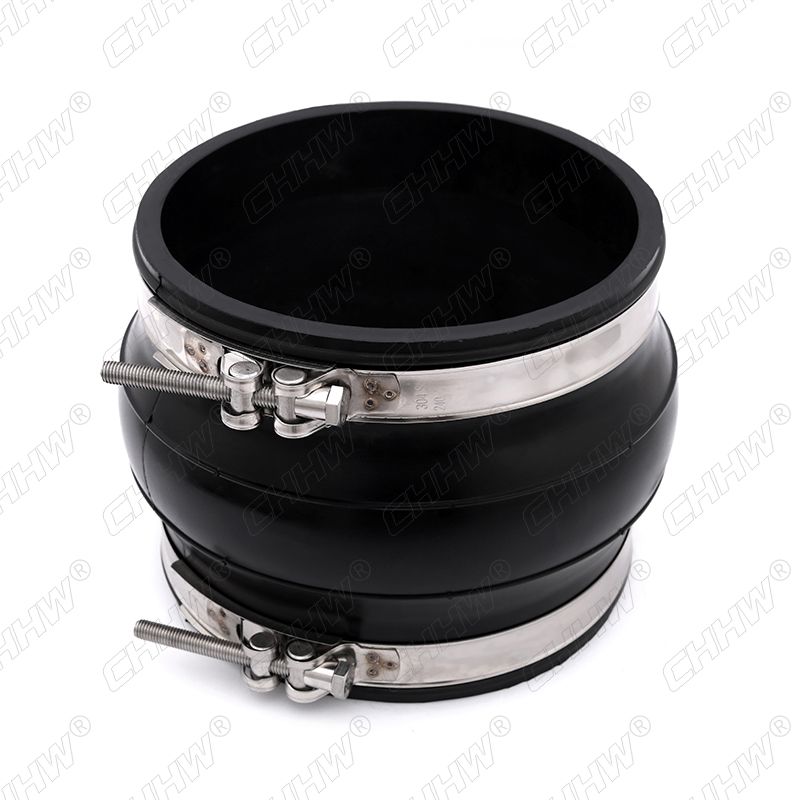

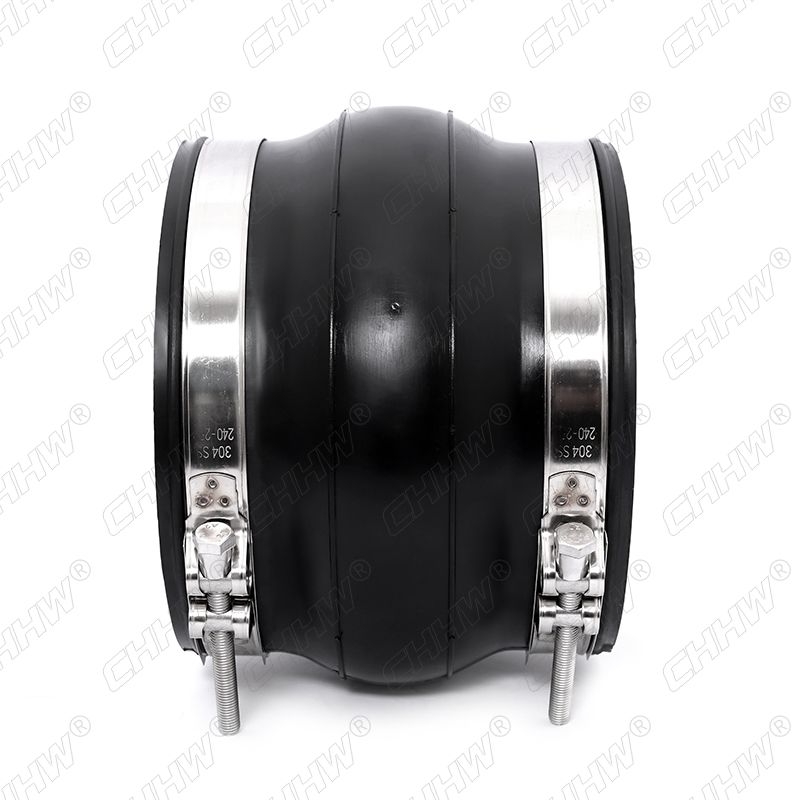

 <1>卡箍式橡膠接頭,采用卡箍來代替法蘭盤和螺栓,安裝時可將卡箍式橡膠接頭的兩管口分別套裝在要邊接的管道上,通過卡箍將橡膠接頭與管道固定連接。

 <2>卡箍連接橡膠接頭拆卸時松開所述卡箍即可.從而達到補償管道因熱脹冷縮,輸水所產生的位移量之目的。

 管道固定須知:

 由于內部壓力的負荷作用，橡膠接頭會產生應力，所以在產品安裝過程中，請用金屬件固定牢管道以確保橡膠接頭的正常運行。
