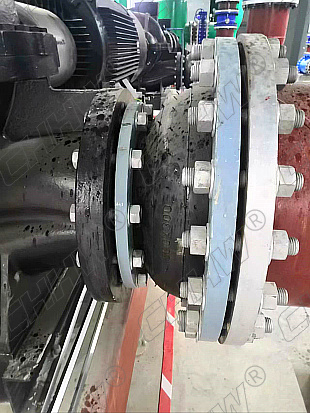

橡膠軟接頭正確安裝圖片(具體步驟)

橡膠軟接頭的正確安裝對于確保管道系統的穩定運行至關重要。以下是橡膠軟接頭的正確安裝圖片(具體步驟)：

1. 準備工具和設備

• 工具：校準扭矩扳手、卷尺、潤滑劑（非石油基）、適當?shù)陌踩O備等。
• 設備檢查：確保所有設備和工具符合安全標準，并準備好使用。
•

2. 檢查和清潔

• 系統要求確認：確認系統操作要求，包括壓力、溫度、振動等參數。
• 支撐和對準檢查：檢查支撐和對準指南，確保它們滿足系統要求。
• 清潔表面：清潔橡膠接頭和管道法蘭面，去除所有異物和碎屑。

3. 對齊法蘭

• 定位法蘭面：確保管道法蘭面對齊，軸對齊在1/8英寸內。
• 使用偏移接頭：如果管道不對齊，可能需要使用偏移接頭。
•

4. 安裝橡膠軟接頭

• 尺寸和材料檢查：確保橡膠軟接頭的尺寸、材料和功能符合應用要求。
• 潤滑法蘭：在法蘭面上涂抹一層非石油基潤滑劑，如肥皂水，洗潔精，硅油，橡膠脫模劑等。
• 安裝接頭：小心安裝橡膠軟接頭，避免密封面破損，根據對口法蘭水線位置上下左右平均對稱，確保其位置正確。

5. 擰緊螺栓

• 對稱擰緊：使用扭矩扳手先十字對稱地擰緊螺母，后旋轉禁錮，確保所有螺栓松緊一致。
• 防止局部泄露：檢查螺栓緊固狀態，逐步加壓擰緊，防止局部泄露。
•

6. 檢查安裝效果

• 確認安裝牢固：檢查橡膠軟接頭是否安裝牢固，沒有泄漏跡象。
• 檢查系統對齊：確保整個管道系統的對齊情況和穩定性。

注意事項

• 避免過度位移：安裝時避免橡膠軟接頭過度位移。
• 固定支撐：確保管道有固定支撐或固定托架，以防止工作時受壓拉脫。
• 遠離熱源：安裝時應遠離熱源，避免使用不符合要求的介質。

通過以上步驟，可以確保橡膠軟接頭的正確安裝，從而有效降低管道系統的振動和噪音，并補償因溫度變化引起的熱脹冷縮。
