VSSJA(AF)型法蘭式松套伸縮接頭

【產品別名】：法蘭松套補償接頭 法蘭松套伸縮節 膨脹節 補償器

【產品規格】：DN65~4000mm

【產品認證】：出廠檢測

【工作壓力】：0.25~1.0MPa

【工作溫度】：80℃

【生產周期】：1~2天

服務熱線:037164012777 微信:13673393166

產品概述 產品特性 結構材質 技術條件 規格參數 適用管路 生產規范 用戶手冊 服務承諾

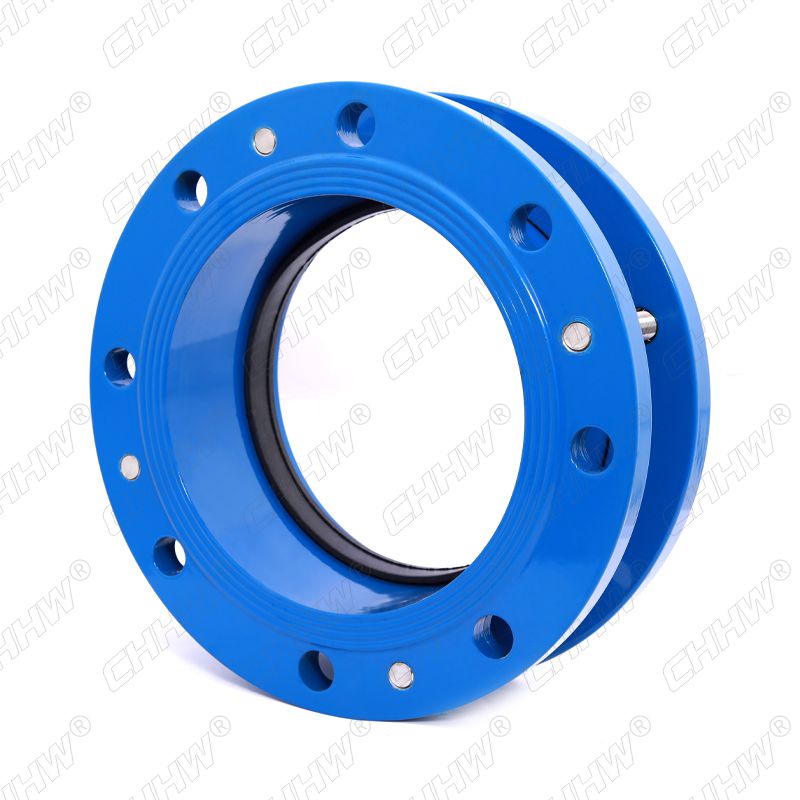

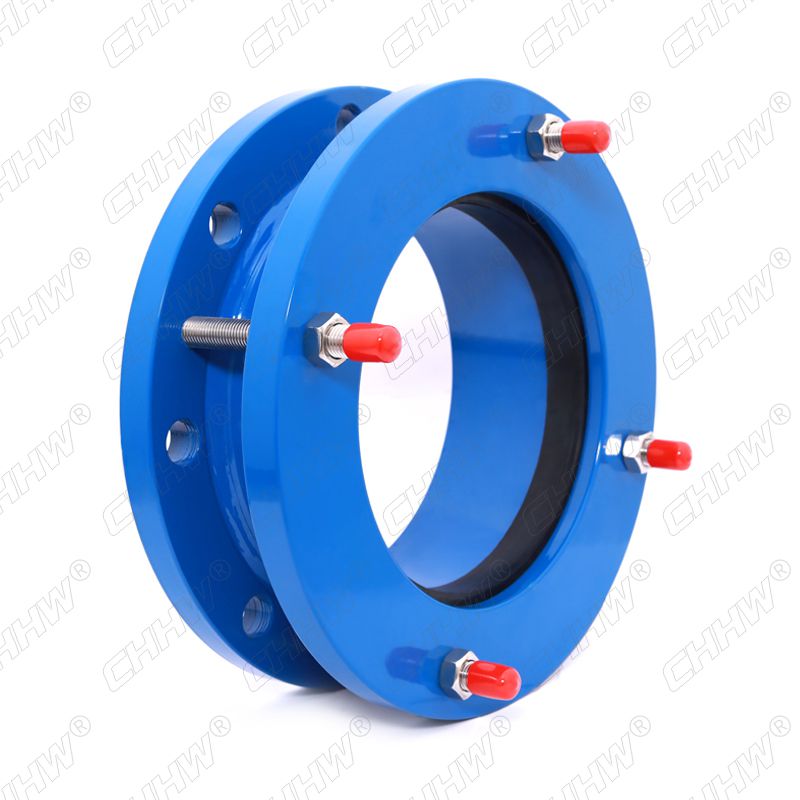

　　VSSJA(AF)型法蘭式松套伸縮接頭又稱作法蘭松套補償接頭、法蘭松套伸縮節。

　　它采用和壓蓋松套伸縮接頭相同的密封原理，連接方式一端為法蘭連接，另一端為承插連接，適合閥門等設備與管道的連接同時能補償管道的軸向位移，保護閥門等設備。保證管道的安穩運行。

　　CHHW®生產的VSSJA(AF)型法蘭松套伸縮接頭其材質的選擇一向是非常嚴格的，確保產品的質量。

CHHW牌VSSJA(AF)法蘭式松套伸縮接頭-特征

    安裝簡單方便，方便閥門安裝，可承受管線的軸向拉力。
    金屬和密封圈嚴格按使用性能及用戶要求要求選用。產品材質外部涂裝高強度的防腐漆料，各部連接螺栓為高強度碳鋼或不銹鋼制作。
    在管道中能有效的補償和緩解管道和盲板推力，又能便于水泵，閥門的安裝維修更換。

CHHW牌VSSJA(AF)法蘭式松套伸縮接頭-優點

     承插口可適配鋼管、鑄鐵管、球墨鑄鐵管、PAC管、ABS管等連接。
     當溫度變化時管子能在接頭中間自由的伸縮，當?shù)鼗鲁?，管子能偏斜，松套伸縮接頭確保密封無滲漏，從而起到自動補償之目的。
     該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
序號 No. 名稱Name 數量Quantity 材料Material
1 本體Body 1 QT400-15，Q235A,ZG230-450,20
2 壓蓋Cover 1 QT400-15，Q235A,20，ZG230-450,1Cr13
3 密封圈Gasket 2 NBR
4 螺柱Bolt n Q235A,35，1Cr18Ni9Ti
5 螺母Nut n Q235A,20，1Cr18Ni9Ti
適用溫度℃Applicable Temperature -20℃~+80℃（特殊可達-40℃~+250℃）-20℃~+80℃(-40℃~+250℃ under special conditions)
適用介質Applicable Medium
本產品適用于輸送海水，淡水，冷熱水，飲用水，生活污水，原油，燃油，潤滑油等溫度不高于250度的蒸汽和顆粒粉狀等介質。


公稱直徑Nominal Diameter DN 管子外徑External diameter of pipe DW 長度Length 法蘭連接尺寸Flange connecting dimension
0.25Mpa 0.6Mpa 1.0Mpa
L1 L D D1 n-do D D1 n-do D D1 n-do
65 76 105 118 160 130 4-14 160 130 4-14 185 145 4-18
80 89 190 150 4-18 190 150 4-18 200 160 8-18
100 108 123 210 170 210 170 220 180
114
125 133 240 200 8-18 240 200 8-18 250 210
140
150 159 265 225 260 225 285 240 8-22
168
200 219 320 280 320 280 340 295
250 273 130 375 335 12-18 375 335 12-18 395 350 12-22
300 325 130 160 440 395 12-22 440 395 12-22 445 400 12-22
350 355 490 445 490 445 505 460
377
400 406 540 495 16-22 540 495 16-22 565 515 16-22
426
450 457 595 550 16-22 595 550 16-22 615 565 16-26
480
500 508 645 600 20-22 645 600 20-22 670 620 20-26
530
600 610 755 705 20-26 100 705 20-26 780 725 20-30
630
700 720 860 810 24-26 860 810 24-26 895 840 24-30
800 820 220 225 975 920 24-30 975 920 24-30 1015 950 24-33
900 920 1075 1020 1075 1020 1115 1015 28-33
1000 1020 1175 1120 28-30 1175 1120 28-30 1230 1160 28-36
1200 1220 1375 1320 32-30 1405 1340 32-33 1455 1380 32-40
1400 1420 270 1575 1520 36-30 1630 1560 36-36 1675 1590 36-42
1600 1620 1790 1730 40-30 1830 1760 40-36 1915 1820 40-48
1800 1820 1990 1930 44-30 2045 1970 44-40 2115 2020 44-48
2000 2020 2190 2130 48-30 2265 2180 48-42 2325 2230 48-48
2200 2220 275 2405 2340 52-33 2475 2390 52-42 2550 2440 52-56
2400 2420 2605 2540 56-33 2685 2600 56-42 2760 2650 60-56
2600 2620 240 300 2805 2740 60-33 290S 2810 60-48 2960 2850 60-56
2800 2820 3030 2960 64-36 3115 3020 64-48 3180 3070 64-56
3000 3020 3230 3160 68-36 3315 3220 68-48 3405 3290 68-60
3200 3220 3430 3360 72-36 3525 3430 72-48
3400 3420 3630 3560 76-36 3735 3640 76-48
3600 3620 3840 3770 80-36 3970 3860 80-56
3800 3820 4045 3970 80-39
4000 4020 4245 4170 84-39
給水行業-伸縮接頭應用 火電工程-伸縮接頭應用 水泥廠-伸縮接頭應用 造紙廠-伸縮接頭應用 水力發電-伸縮接頭應用
化工行業-伸縮接頭應用 消防-伸縮接頭應用 污水處理廠-伸縮接頭應用 石油開采-伸縮接頭應用 天然氣管道-伸縮接頭應用

施工細節

用料

CHHW®伸縮接頭的套管和法蘭盤的材料為20；螺栓材料為35；制動螺釘材料為2CR13。橡膠圈材料：介質為油類的丁晴橡膠I-2，介質為水用氯丁橡膠

除介質為油類外，其他適用管路的伸縮接頭的鋼制零件就熱度鋅處理。

一般狀態下安裝尺寸為L1，根據接頭使用的目的，可行當調整L1的數值，但最大直不得超過1.5L1。

伸縮接頭屬于管道補償器中接頭，一般管道系統采用的標準為GB/T12456-2007，早有GB/T12456-1997.


主要由松套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞。主要用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接。




產品檢驗



伸縮接頭應進行水壓實驗：

1).DN65-150，以Pm=2.4mpa進行密封性實驗；

2).DN200－400，以Pm=1.5Mpa進行密封性實驗；



分析和設計實踐

我們的分析和設計實踐包括：

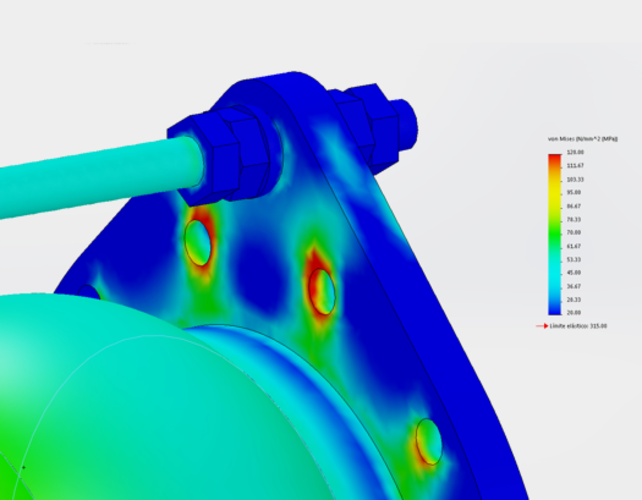

有限元分析（FEA）

管道應力分析

電腦輔助設計

3D建模
我們使用先進的分析和計算軟件來設計管道系統，并選擇合適的補償器，以便在需要時提供完整的管道應力分析。

借助我們的3D機械CAD軟件，我們的工程師可以在建造補償器之前，按照他們?cè)诂F(xiàn)實世界中遇到的相同條件設計補償器。這是一個設計驗證工具，可以幫助我們的工程師在設計周期的早期和實際條件下對設計進行測試。這使我們提高了設計質量和制造效率，同時減少了上市時間，成本和材料浪費。

CHHW牌VSSJA(AF)法蘭式松套伸縮接頭安裝及注意事項

  1. 伸縮接頭在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。
  2. 對帶內套筒的伸縮接頭應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮接頭的鉸鏈轉動平面應與位移轉動平面一致。
  3. 不能以伸縮接頭變形的方法來調整管道的安裝超差，以免影響伸縮接頭的正常功能、降低使用壽命及增加管件系統、設備、支承構件的載荷。
  4. 管件系統安裝完畢后，應盡快拆除波伸縮器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管件系統在環境條件下有充分的補償能力。
  5. 焊接直徑大、壁厚，焊接操作難度大，質量要求高的伸縮器時，應提前對安裝人員進行一些列焊工培訓、測試等學習。
  6. 安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。（必要的時候應使用防護罩保護）
  7. 緊固限位螺栓時必須對角均勻的扭緊壓蓋螺母，動作不要過大，保持壓蓋于管壁勻，防止壓蓋歪斜。
  8. 安裝伸縮接頭支架，滑動支架時要求支座底板平整、光滑，涂油脂和加聚四氟墊板以保證伸縮接頭防震降噪。
  9. 所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。
  10. 水壓試驗時，應對裝有伸縮器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮器及其連接管路，要注意充水時是否需要增設臨時支架。（DN65-150，以Pm=2.4mpa進行密封性實驗；DN200－400，以Pm=1.5Mpa進行密封性實驗；水壓試驗用水清洗液的96氯離子含量不超過25PPM）
  11. 如遇特殊情況請聯系在線客服或撥打我司400服務熱線轉技術咨詢解決。
